福建普华AH-3801系列调频式串联谐振试验设备与容性负载组成串联谐振回路，从而使负载上得到所要求的一定频率（30～300Hz）的试验电压。以较小的电源容量实现变频（或工频）交流耐压试验。系统操作简单、安全可靠，屏幕显示有“参数设置”、“试验测试”、“试验结果”和“数据查询”等主要界面。配置灵活、轻便，可一机多用。常用于10kV、35kV、110kV、220kV等交联橡塑电力电缆，66kV、110kV、220kV、500kV组合电器（GIS）的交流耐压试验。还可通过相应设计扩展发电机或电力变压器等工频交流耐压试验功能。

1、主要性能指标及特点

1.1 输入工作电源：220V，50Hz；或380V，50Hz

容量10kW、20kW、50kW、100kW、150kW、300kW（系列产品）

1.2 输出频率：30～300Hz

1.3 系统测量误差：±1.0%

1.4 品质因素：30 ～ 80

1.5 调谐方式：自动/手动

1.6 谐振电压波型：正弦波，波形畸变率≤1.0%

1.7 工作制：额定容量输出下，连续工作时间30min，最高温升≤65k

1.8 装置功能；过电压、过电流、放电等全自动保护、自动计时提示

1.9 环境温度和相对湿度：-10～+40℃；≤80%，无凝露状况

1.10海拔高度：1000m以下

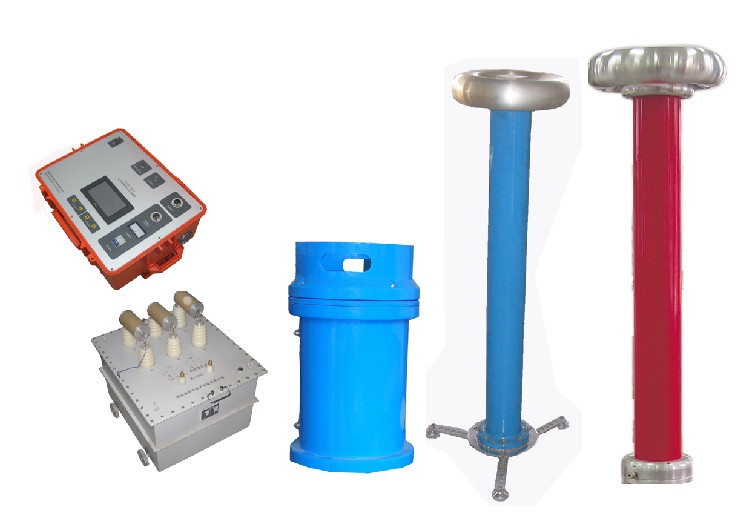

2、各部件主要性能指标

（1）变频电源控制箱

a．型号：AH-3801（系列产品）

b．输入工作电源：AC220V，50Hz或380V，50Hz±1

c．输出电压和电流：0～400V，最大电流50A或100A/400V

d．输出频率：30～300Hz，频率调节细度0.1Hz

e．最大输出功率：20kVA、50kVA、100kVA、150kVA、300kVA

f．外形尺寸和重量：600×500×3500mm；20kg

（2）励磁变压器（系列产品，根据实际需要设计定做）

a．型号：LCB

b．额定容量：10kVA、20kVA、50kVA、100kVA、150kVA、300kVA

c．输入电压：0～220V或0～400V

d．输出电压：0～750V（8A）或25kV/10A

e．外形尺寸和重量：330×370×400 20kg

（3）谐振电抗器（系列产品根据实际需要设计定做）

a．型号：DKQ型

b．额定最高工作电压：40kV、60kV、100kV、200kV（有效值）

c．额定最大工作电流：2A、3A、5A、10A（有效值）

d．外形尺寸和重量：Φ300×350mm/台；45kg/台

（4）电容分压器（系列产品根据实际需要设计定做）

a．型号：FRC-100、FRC-200、FRC-300、FRC-500、FRC-600、FRC-1000

b．工作方式：纯电容式

c．额定电压：100kV、200kV、300kV、500kV、600kV、1000kV

d．工作频率：30～300Hz

e．测量误差：≤±1.0%

f．电容量：20～250pF±5%

g．额定分压比：10000：1

h．外形尺寸和重量：Φ100×750mm；（单节）6kg～30kg

（5）补偿电容器（系列产品根据实际需要设计定做）

额定电压：100kV、200kV、300kV、500kV、600kV、1000kV

电容量： 10000pF+5%（根据客户需要设计电容量）

工作频率：30～300Hz
