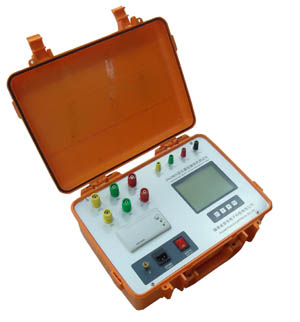

短路阻抗是变压器的重要参数，短路阻抗法是判断绕组变形的传统方法，根据GBl094.5-2003和IEC60076-5：2000规定，短路电抗的变化量是判断变压器绕组有无变形的唯一判据。该仪器性能优越，体积小，重量轻，现场使用方便。该仪器内部采用双A/D同步交流采样及数字信号处理技术，测量数据准确可靠，是变压器检测分析的有效工具。

主要功能与特点：

1．可测量变压器短路阻抗、短路电抗，短路电阻，三相阻抗电压。

2．可显示每次测试的电压、电流、功率、频率等参数。

3．仅使用单相220V交流电源即可完成测量，在没有交流电源情况下，可使用小功率UPS电源供电(在线式500VA即可)。

4．接线操作简单方便，一次接线，一次启动可自动完成三相测量，直接显示测量结果。

5．内部自动控制输出电压和输出电流，无须任何外部辅助设备。

6．自动频率校正，可消除频率波动造成的误差。

7．可储存90次测量结果，本仪器内置不掉电存储器，可长期保存测量数据。

8．大屏幕蓝屏液晶显示，全部汉字菜单及操作提示，直观方便。

9．不掉电日历，时钟功能。

主要技术指标及测试参数

工作环境技术指标

工 作 温  度： -10℃～ 40℃

环 境 湿  度： ≤85%

存 储 温  度：  10℃～40℃

电压测量技术指标：

试验电压测量：测量范围：25V—800V(直接测量)，

可选择单相电源与三相电源

基本精度：0.5%

外接PT变比：1～10000
