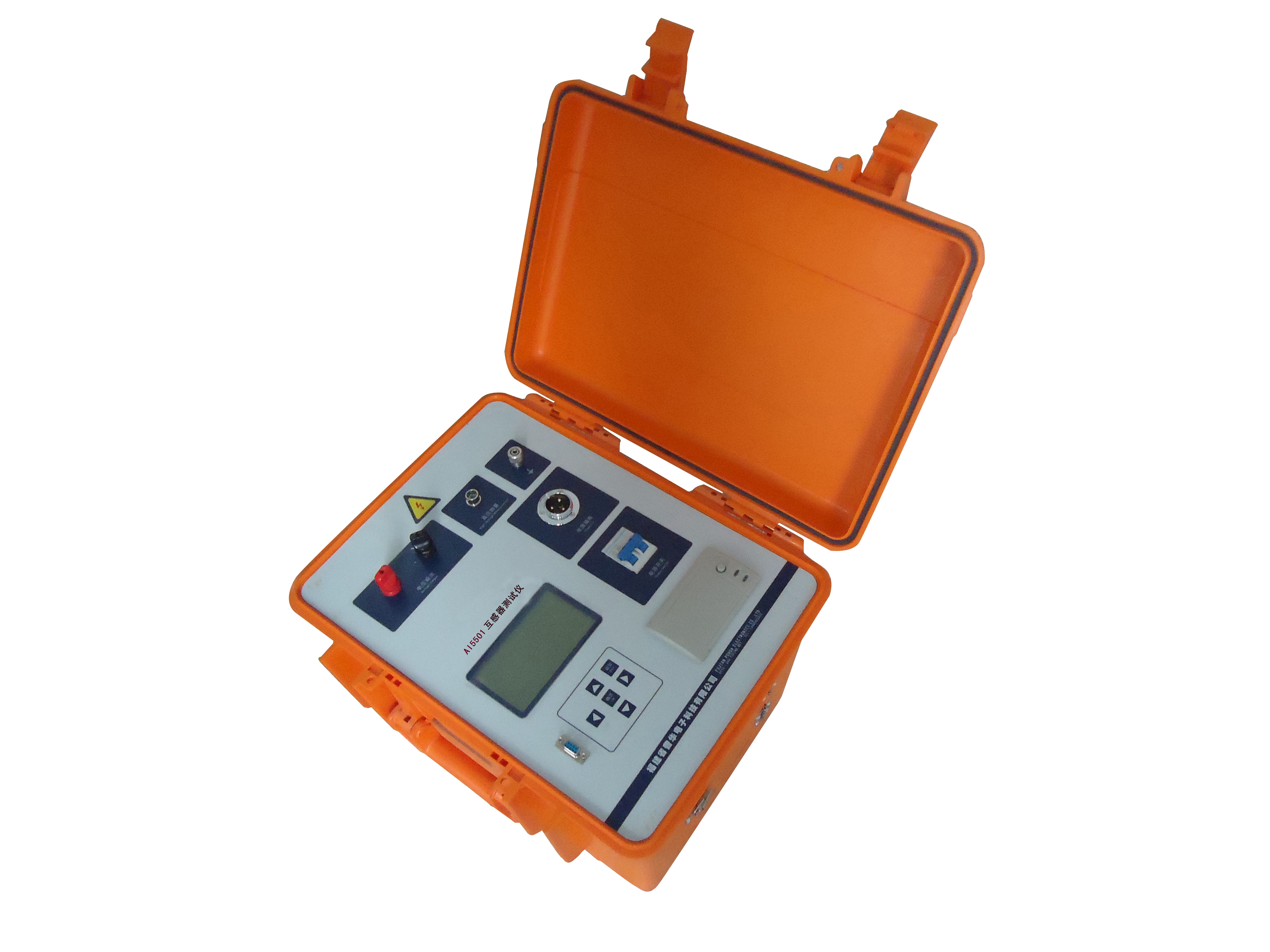

AI5501 互感器测试仪是针对继电保护专业试验电流和电压互感器励磁特性、变比、极性、CT 二次绕组直流电阻、CT 二次回路负载测量而设计。

功能：

■一次试验接线即可同时完成CT（含变压器套管内CT）励磁特性、变比、极性、直流电阻测试工作，提高效率。具有电压法和电流法测CT 变比、极性功能。

■试验输出电压与输入电源隔离，保证设备和人身安全。

■电流互感器二次回路负载测量。

■电压互感器励磁特性、变比、极性测量。

■无需外置升压器即可升压至2000V。

■全自动测试无需人工调整。

■绘制5%、10% 误差曲线。

■具有升流保持功能，用于二次回路检查。

■具有升压保持功能，用于二次交流耐压试验。

■大屏幕透反式液晶显示器，室内外均可清晰显示。

■高速热敏打印机可打印测试数据和曲线。

■超大容量存储器可存储3000 个绕组的测试数据。

■使用U 盘转存数据文件和软件升级。

■按IEC60044-1（GB1208-2006）标准绘制励磁曲线和计算拐点电压、电流。

■简体中文、英文操作界面任意切换。

技术指标

※ 输入电源电压：AC220V±10%，50/60Hz

※ 输出电压：200V/10A 900V/2A 2000V/1A

※ 输出电流：300A/6V

※ 电压测量：误差±0.5% U 分辨力10mV

※ 绕组电阻测量范围：0.1 ～ 120Ω

※ 电阻测量：误差±0.5% R 分辨力1mΩ

※ 交流负载测量：0 ～ 1000VA，分辨力0.001VA

※ 体积：492mm×392mm×218mm

※ 重量：20kg
