一、主要功能及特点

1、采用具有异频自校功能的高精度电流传感器和傅立叶变换数字滤波技术全自动智能化测量，较好地解决了介损测试精度及其稳定性问题，可完全排除谐波干扰及环境温度变化造成的影响，可在不停电的状态下准确测量出被测设备的设备Cx，介损tgδ，泄漏电流等。

2、提供两种介质损耗带电测量方式，增加了同相电容型设备介损差值及电容量比值的检测功能，既可测量两个同相电容型设备的介质损耗差值和电容比值，又可用PT二次测电压作基准信号，对设备的电容量及介质损耗值进行在线测量。

3、测试对象：耦合电容器、电流互感器、电容式电压互感器（CVT），变压器套管等。

4、电流传感器采用穿心结构可准确检测70μA～650mA范围内的输入信号，并能通过外部串接电阻的方式实现对电压信号的测量，输入阻抗极低，检测精度基本不受环境温度变化（-20～ 40℃）的影响。可耐受10A工频电流的作用以及10kA雷电流的冲击，满足在线检测的使用条件。

5、完善的电磁屏蔽措施和数字处理技术，可确保介质损耗测试结果不受谐波干扰及脉冲干扰的影响，具有高达±0.05%的绝对检测精度。

6、采用便携式设计结构，体积小、重量轻、操作使用极为简单，机内铅蓄电池可维持8小时的连续工作时间，完全满足现场使用的要求。

二、技术指标

1、测量范围及精度

①电流测量：测量范围 Ix=70μA～650mA

                   In=70μA～650mA

                   测量精度 ±（读数的0.5%+1位）

②电压测量：测量范围 Vn=3V～300V

                   测量精度 ±（读数的0.5%+1位）

③介质损耗：测量范围 Tanδ=-200%～200%

                   测量精度 ±0.05%

④电容比值：测量范围 Cx：Cn=1:1000～1000:1

                   测量精度 ±（读数的0.5%+1位）

⑤电 容 量：测量范围 Cx=10pF～0.3μF

                  测量精度 ±（读数的0.5%+2pF）

注：实际测量精度与试品电流的大小和所用PT（或者CVT）的精度有关。

⑥阻性电流：测量范围 Irp=10μA～100mA（峰值）

                   测量精度 ±（读数的0.5%+1位）

注：阻性电流基波和三次谐波分量的测量精度及测量范围同上。

⑦容性电流：测量范围 Icp=100μA～500mA（峰值）

                   测量精度 ±（读数的0.5%+1位）

⑧相位测量：测量范围 α=-180°～180°  测量精度 ±0.02°

⑨频率测量：测量范围 f=45Hz～55Hz  测量精度 ±0.01%

 2、整机参数

 ①外形尺寸：430×350×160（mm3）

 ②仪器重量：6kg

 ③显示方式：大屏幕半透液晶显示器（4×20字符），特别适合户外使用。

 ④工作电源：机内免维护锂电池或AC220V、50Hz±1

 ⑤环境温度：-20～50℃

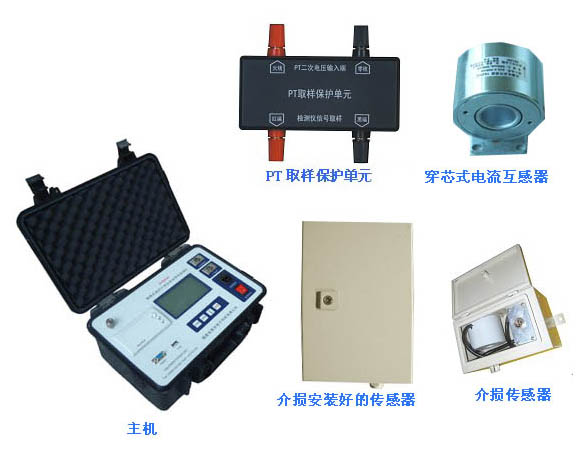

 ⑥电缆附件：25m测量电缆2根，50m加长电缆1根（根据客户要求）

 ⑦传感器：1套。
